Concepção Geotécnica e Estrutural de Fundações Antissísmicas com Caixa de Ar para Construção Residencial em Madeira

Fundamentos do Comportamento Sísmico e Exigências de Desvão Sanitário

O projeto de estruturas de madeira em regiões de elevada sismicidade exige uma compreensão profunda das caraterísticas dinâmicas deste material e das suas interfaces de fundação. A madeira apresenta uma elevada relação resistência-peso e uma elasticidade intrínseca que lhe confere vantagens significativas em eventos sísmicos, uma vez que a força de inércia gerada é proporcional à massa da superestrutura. Uma construção em madeira pesa, em média, cerca de um décimo de uma estrutura equivalente em betão armado, o que reduz substancialmente o corte na base e as exigências de resistência mecânica das fundações. No entanto, a integridade da superestrutura depende criticamente das ligações de transição, onde forças severas de corte horizontal e momentos de capotamento (rocking movement) tendem a concentrar tensões nas extremidades das paredes de corte e nos cantos dos painéis.

A exigência de incorporar uma caixa de ar (desvão sanitário ou espaço de rastejo) sob a habitação de madeira responde a requisitos essenciais de durabilidade e habitabilidade. Este espaço livre evita o contacto direto da madeira com o terreno húmido, prevenindo a ascensão capilar de água e a proliferação de agentes xilófagos que degradam o material estrutural. Contudo, a criação de uma caixa de ar introduz um desnível que, sob a perspetiva da engenharia sísmica, constitui uma potencial vulnerabilidade devido à flexibilidade lateral do suporte elevado. A transição entre o solo rígido e o primeiro piso elevado deve ser cuidadosamente projetada para evitar o fenómeno de “piso mole” (soft-story) e garantir um caminho contínuo de cargas.

Em Portugal, o dimensionamento destas estruturas deve cumprir o disposto no Eurocódigo 8 (NP EN 1998-1), articulado com o Regulamento de Desempenho Energético dos Edifícios de Habitação (REH). A ação sísmica nacional é modelada por dois cenários distintos no anexo nacional: o sismo de Tipo 1 (sismo afastado, de grande magnitude e distância focal, típico de cenários interplacas que afetam o continente) e o sismo de Tipo 2 (sismo próximo, de magnitude moderada e pequena distância focal, característico de cenários intraplacas). O projeto estrutural deve, por conseguinte, assegurar que a interface da fundação e o espaço de ar livre mantenham a estabilidade sob ambos os espectros de resposta, prevenindo deformações excessivas e danos não estruturais na envolvente do edifício.

Solução Avançada de Isolamento de Base com Calote Friccional

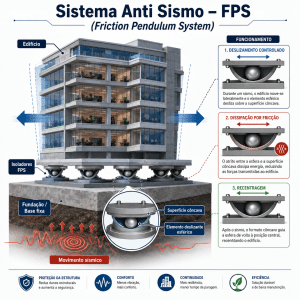

O princípio do isolamento de base assenta no desacoplamento cinemático entre o movimento horizontal do solo e a superestrutura, reduzindo a transmissão da aceleração sísmica em vez de apenas aumentar a rigidez e a resistência do edifício. Para estruturas leves de madeira, os isoladores de elastómero convencionais apresentam limitações severas, uma vez que a baixa massa do edifício dificulta o alongamento do período natural de vibração para valores seguros fora do espetro de pico de aceleração. Os sistemas de pêndulo friccional (FPS – Friction Pendulum System) e, especificamente, os dispositivos de dupla concavidade (DCFP – Double Concave Friction Pendulum), ultrapassam esta barreira mecânica devido ao facto de o período próprio do sistema isolado ser governado essencialmente pela geometria do dispositivo e não pela massa que este suporta.

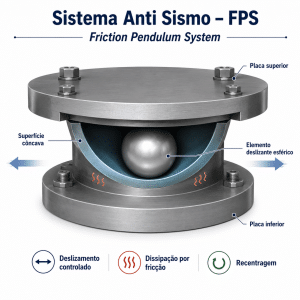

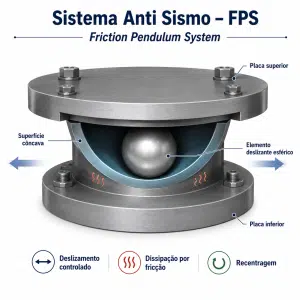

O período de oscilação do pêndulo friccional ($T$) depende do raio de curvatura eficaz do prato deslizante (Reff​) e da aceleração da gravidade ($g$), sendo formulado analiticamente através da equação:

Este comportamento permite sintonizar o período do edifício para valores elevados, tipicamente entre 3.0 e 5.5 segundos, reduzindo de forma drástica as forças de corte e a aceleração nos pisos superiores. Para modelação da resposta não-linear do sistema de isolamento, a rigidez pós-elástica (kp​) e a rigidez equivalente do dispositivo (KED​) para um deslocamento de projeto (DD​) são dadas por:

Onde Wt​ representa a carga vertical total atuante e μfast​ constitui o coeficiente de fricção dinâmico estabelecido a altas velocidades de deslizamento.

Investigações globais demonstraram a viabilidade de aplicar estes sistemas em estruturas leves de madeira de tipologia LFTB (Light-Frame Timber Buildings). Em ensaios dinâmicos associados a sismos de subdução chilenos, a utilização de 25 isoladores DCFP instalados sob uma grelha de vigas de betão provou que é possível prescindir de sistemas dispendiosos de tirantes contínuos de ancoragem (ATS – Anchor Tie Systems), reduzindo a densidade de paredes de corte e garantindo que a probabilidade de colapso sob o Sismo Máximo Considerado (MCE) permanece abaixo de 20%. O sistema utiliza pratos deslizantes com calotes de politereftalato de etileno (PET-P) que variam o seu coeficiente de fricção em função da carga axial para otimizar o amortecimento.

Tabela 1: Parâmetros de Dimensionamento de Isoladores DCFP para Habitações de Madeira

Esta solução tecnológica foi implementada com sucesso em larga escala no projeto habitacional italiano CASE, após o sismo de L’Aquila em 2009. O projeto recorreu a duas lajes maciças sobrepostas de betão armado separadas por pilares rígidos e isoladores esféricos de fricção com raio de curvatura de 4 metros e coeficiente de fricção de 5%, garantindo a segurança absoluta de edifícios multifamiliares de madeira e permitindo que as habitações permanecessem imediatamente operacionais após réplicas severas.

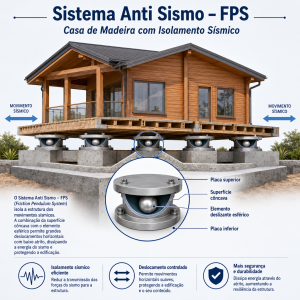

Para a criação da caixa de ar necessária sob a habitação de madeira, o sistema de isolamento residencial de baixo custo desenvolvido pela Universidade de Canterbury e pela BRANZ na Nova Zelândia recorre a uma laje de betão suspensa com armadura bidirecional sobre os apoios deslizantes. A evolução deste sistema (Fase II) eliminou a necessidade de fôrmas biodegradáveis dispendiosas importadas da Austrália, simplificando consideravelmente a logística construtiva. A laje suspensa não só atua como barreira física estanque ao solo, criando uma caixa de ar contínua, como também permite a colocação de isolamento térmico em toda a sua face inferior, garantindo o cumprimento dos requisitos energéticos. As ligações de infraestruturas que cruzam este desvão de ar devem ser dotadas de secções flexíveis para acomodar deslocamentos horizontais relativos de projeto sem rutura.

Solução de Estacas Helicoidais Metálicas (Screw Piles)

As estacas helicoidais constituem uma alternativa inovadora, de rápida execução e reduzido impacto ambiental para a execução de fundações profundas que elevam a habitação de madeira sem recurso a betão. O sistema é composto por fustes tubulares ou maciços de aço estrutural de alta resistência mecânica dotados de hélices soldadas na extremidade inferior. Durante a instalação, a estaca é aparafusada no terreno através de um motor hidráulico de rotação montado numa escavadora convencional, monitorizando-se o binário de torção nas fases finais para validar a capacidade de carga geotécnica última.



       [ Estrutura de Madeira da Habitação ]
                                ||
               ( Placa de Flange de Aço Ajustável )
                                ||
  ==============================||============================== <- Linha do Piso 1
  |                                                            |
  |             Caixa de Ar Livre (Fuste de Aço Exposto)       | <- Desvão Técnico
  |                                                            |
  ============================================================== <- Nível do Terreno
  |                                                            |
  |             Solo Superficial (Sujeito a Liquefação)        |
  |                                                            |
  |                     Fuste Metálico                         |
  |                                                            |
  |------------------------------------------------------------| <- Nível Crítico
  |             Solo Profundo Consolidado e Firme              |
  |                                                            |
  |                         o-----o                            |
  |                        / Hélice\                           | <- Ancoragem Mecânica
  |                       o---------o                          |
  |                                                            |

O mecanismo de transferência de carga sísmica destas estacas difere das soluções convencionais por estacas de fricção lateral. Em sismos de magnitude elevada, a liquefação do solo em camadas superficiais saturadas provoca a perda súbita da resistência de fricção do fuste. As estacas helicoidais compensam esta perda através da sua capacidade de suporte por ponta, mobilizada pelas hélices que são ancoradas profundamente abaixo da zona de liquefação potencial. As forças dinâmicas de tração decorrentes do momento de capotamento da casa de madeira são resistidas pela hélice profunda, que atua como uma âncora mecânica contra o arrancamento do solo consolidado.

Para criar a caixa de ar necessária de forma económica, as estacas helicoidais são deixadas salientes acima da cota do terreno natural, expondo o fuste metálico numa altura ajustável entre $300\text{ mm}$ e $600\text{ mm}$. A cabeça de cada estaca é finalizada com uma placa de flange de aço onde apoiam e são aparafusadas as vigas principais da estrutura de madeira.

Sob ações sísmicas horizontais severas, a reduzida secção transversal do fuste metálico exposto pode sofrer deformações laterais excessivas ou flexão. Para enrijecer o sistema de suporte elevado e garantir a estabilidade do desvão sanitário, utilizam-se dois mecanismos principais de reforço:

• Colares de Betão Perimetrais: É executado um anel ou colar de betão armado envolvente na parte superior da estaca, imediatamente abaixo do nível do solo, aumentando a área de contacto lateral para mobilizar o impulso passivo do terreno superficial.

• Configuração de Estacas Inclinadas (Battered Piles): As estacas são cravadas com uma inclinação angular planeada, formando pares cruzados que convertem os esforços cortantes horizontais em forças axiais puras de tração e compressão ao longo do fuste de aço.

Soluções Prescritivas de Parede de Suporte e Paredes de Transição

A abordagem prescritiva de engenharia sísmica para habitações com desvão sanitário baseia-se na execução de uma parede de suporte perimetral contínua em betão armado ou alvenaria preenchida (stem wall) sobre a qual apoiam paredes de transição curtas de madeira (cripple walls) para delimitar a caixa de ar. Trata-se de uma solução tradicional que exige cuidados especiais de dimensionamento sísmico, dado que as paredes de transição de madeira não reforçadas tendem a colapsar lateralmente sob forças horizontais, fazendo deslizar a habitação para fora do seu alinhamento de fundação.

Para garantir a estabilidade estrutural desta caixa de ar sob carregamentos dinâmicos, o projeto deve cumprir as diretrizes do código norte-americano FEMA P-1100 ou normas nacionais equivalentes, implementando os seguintes requisitos de reforço:

Seleção Tecnológica e Dimensionamento Integrado

Para apoiar a tomada de decisão no projeto de uma habitação unifamiliares de madeira com caixa de ar, as 2 soluções analisadas são comparadas de forma sistemática nas suas componentes estruturais, dinâmicas e de instalação técnica.

Tabela 3: Comparativo Técnico de Soluções de Base para Habitações de Madeira

Diretrizes de Concepção e Recomendações Estruturais

A seleção e o dimensionamento da melhor solução de base para uma habitação de madeira antissísmica com caixa de ar devem ser orientados por critérios técnicos rigorosos aplicados ao local específico de implantação do edifício:

• Terrenos Geotécnicamente Instáveis ou Suscetíveis a Liquefação: Recomenda-se a adoção da Opção B (Estacas Helicoidais Metálicas). Esta solução garante que as cargas gravíticas e dinâmicas da habitação de madeira são transferidas para além da camada superficial do solo propensa à perda de capacidade de suporte durante um abalo sísmico. As estacas devem ser cravadas até atingirem o estrato firme de suporte, monitorizando o binário de instalação na última secção de avanço para assegurar o fator de segurança regulamentar. Deve prever-se o uso de estacas inclinadas para absorver o esforço cortante horizontal e garantir que os fustes expostos que limitam a caixa de ar se mantêm estáveis.

• Zonas de Elevada Sismicidade (Magnitude Elevada / Sismos Tipo 1): Recomenda-se a implementação da Opção A (Isolamento de Base Friccional) com laje de betão suspensa com armadura bidirecional. Este sistema assegura a proteção integral da superestrutura de madeira e dos seus conteúdos, alongando o período de oscilação do edifício e reduzindo substancialmente a aceleração máxima no interior. O desvão sanitário criado abaixo da laje isolada deve ser totalmente estanque à água e possuir condutas de utilidades equipadas com conexões flexíveis que permitam acomodar deformações horizontais severas compatíveis com o curso útil do apoio friccional de projeto.

• Plano de Inspeção Pós-Evento Sísmico: Independentemente da solução de fundação adotada, todo o sistema de suporte elevado que delimita a caixa de ar deve ser sujeito a uma inspeção técnica visual detalhada por engenheiros qualificados após a ocorrência de qualquer evento sísmico de magnitude igual ou superior a 6.0 na escala de Richter, verificando o estado das conexões metálicas, a ocorrência de deformações plásticas residuais e a integridade estrutural geral dos suportes elevados da habitação.
